同步对花生态板解释，生态板需要注意的外观缺陷有哪些？

如今，同步对花生态板已成为家居装修必提的板材，然而很多朋友对于同步对花生态板的了解，大多只停留在较模糊的认识上。在这里为大家梳理下关于同步对花生态板解释和生态板一些常见的外观缺陷。

一、同步对花生态板解释：

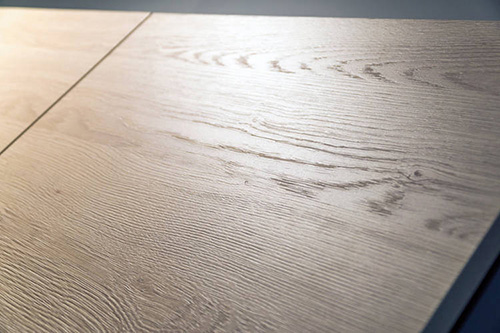

同步对花生态板简单点说就是在已浸渍三聚氰胺纸的板材上再压制同纸面木纹的真实木纹印迹（又被称之为‘真木纹技术’或‘同步木纹浮雕面’）,使板材更趋于真实感，手感更加理想。

该技术主要有两个方面的重大突破:

1、更具真实效果，表现原木自然风采，视觉工艺上的突破主要是在表面木纹处理工艺上的突破，这种技术主要是把原有的平面印刷木纹表现方式，改为立体的木纹同步压制感观表现方式，增强了直观视觉真实的木纹效果。

2、有效的降低了真实木纹的板式家具制造成本，在这之前，达到同样效果的板式家具，要么是采用实木贴皮的板材，要么就是使用实木指接板或是纯实木性质板材，但是三者之间的成本价差却是具大的。

二、生态板的外观缺陷：

生态板常见的外观缺陷有板面干花、表面波纹、表面龟裂、表面斑污、表面孔隙、板面湿花等。  

1、板面干花 板面干花也称白花，是指产品表面存在不透明的白色斑点。干花是生态板的主要缺陷之一，主要原因是基材在制备过程中，内部有缝隙或者结疤等缺陷，在热压过程中对表面浸渍胶膜纸产生的应力不一致，反映到表面则形成缺陷。 

2、表面波纹 表面波纹是生态板特有的表面缺陷，就是从板面看有波浪状的纹理存在。表面波纹产生的主要原因是基材内部在单板拼接时或者细木工板内部小木条之间存在缝隙，热压后内部缺陷反映到表面上就形成了凹凸。要想解决表面波纹缺陷，就要严把基材质量关，减少或消除内部质量缺陷。

3、表面龟裂 表面龟裂是生态板普遍存在的缺陷。 在外部温度变化时，基材发生干缩湿胀，而表层的浸渍胶膜纸的伸缩与基材不一致，因此导致表面裂纹的产生。 热压时间过长、热压温度过高使浸渍纸固化过度；基材含水率太低，都会造成基材与饰面层收缩力不同，表面龟裂。 

4、表面斑污 表面污斑是原纸中的尘埃、印刷时出现的油墨迹，以及加工过程中杂物等造成的装饰缺陷。产生表面污斑的主要原因，一是浸渍胶膜纸原纸有质量问题，比如原纸本身粘附尘埃、油墨迹等污斑；二是浸渍胶膜纸受到污染，比如胶膜纸在生产过程中受到油渍等污染；三是热压模板表面粘有污染物。

5、表面孔隙  表面孔隙是产品表面针孔状缺陷。表面孔隙产生的主要原因是浸渍胶膜纸有质量问题，如浸胶量太大、挥发物含量低、预固化度过高或浸渍胶膜纸表面有胶泡。 

6、板面湿花 板面湿花也称水渍，是产品表面存在的雾状痕迹。对于生态板来说，湿花缺陷在产品中存在，但是不普遍。 浸渍胶膜纸挥发物含量较高，预固化程度偏低；热压温度偏低，时间偏短；基材含水率过高都有可能导致板面湿花的现象。

看完同步对花生态板解释和生态板常见的外观缺陷分析，大家在选购板材时一定要注意，不要选错了哦。
